平面图

第八章平面图

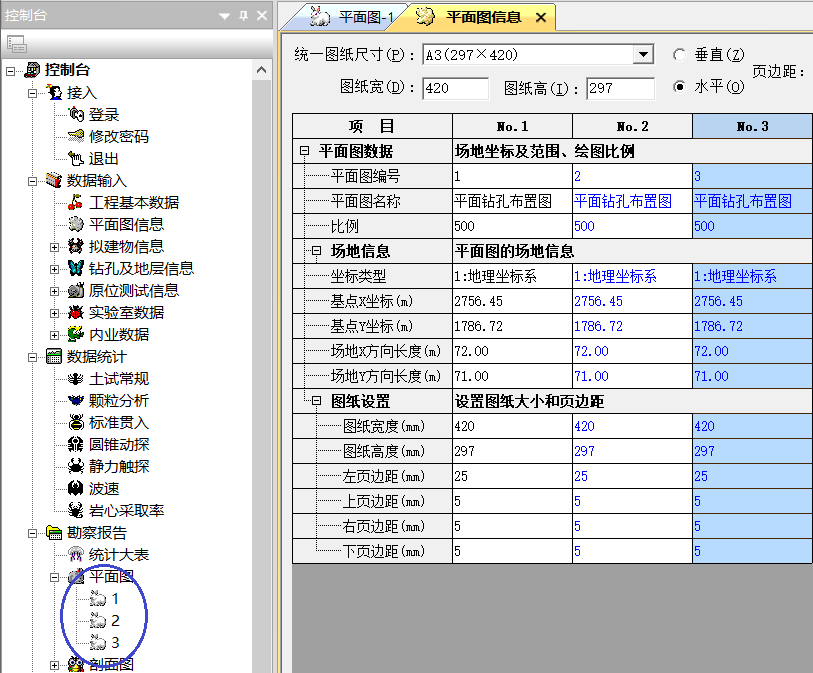

有几条平面图信息记录，就有几张平面图绘制入口，如下图：

平面图的绘制有两种方式，一是利用火勘的平面图形功能绘制；二是利用AutoCad的图形转换而来，其具体操作见文档《火勘二维图形处理软件》。

8.1 读入INE文档

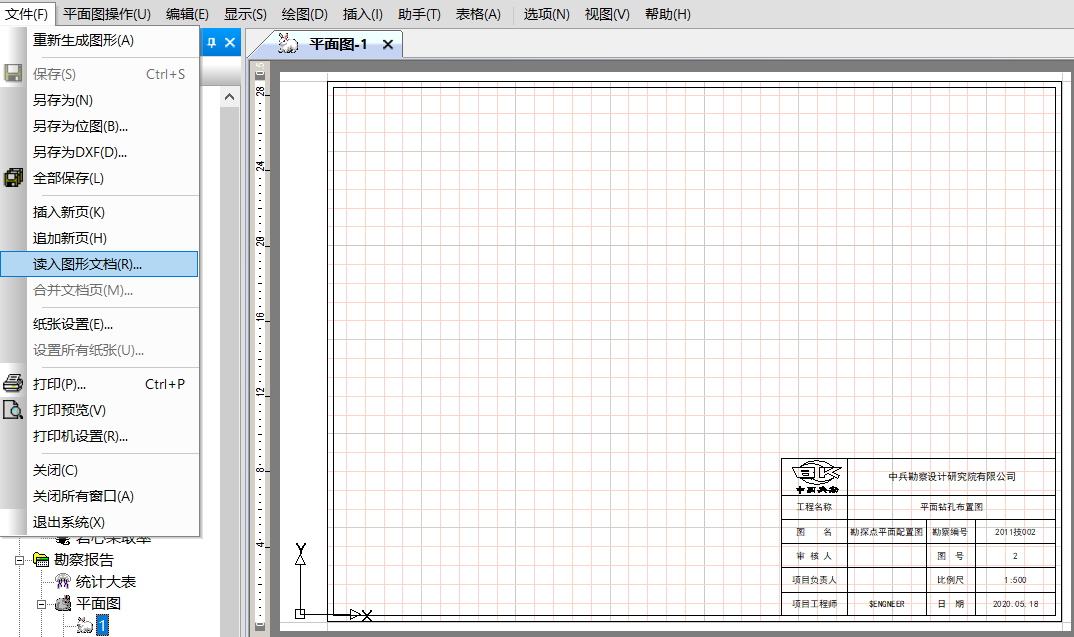

在oLine中绘制的图形，或者由DXF文件转换而来的INE文档，可以在平面图中读入：

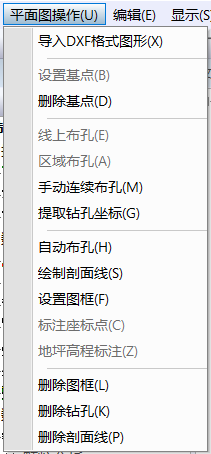

8.2 平面图操作

1、导入DXF格式图形

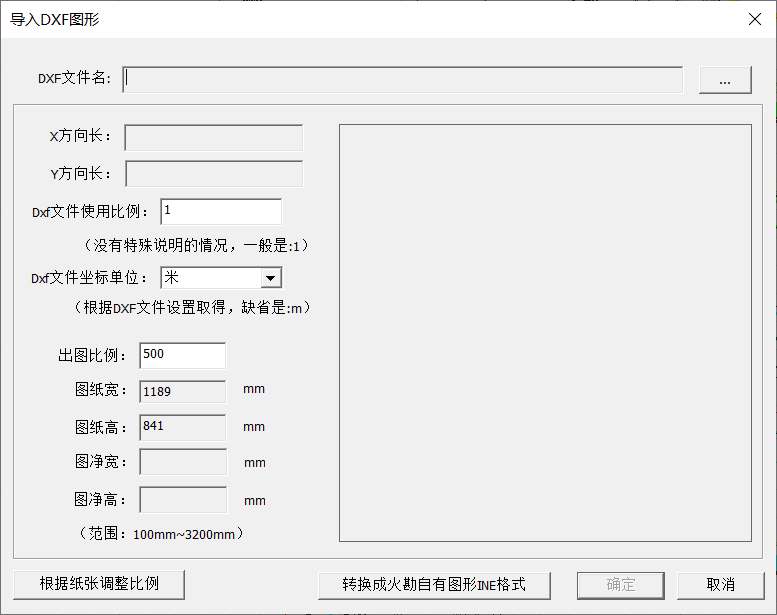

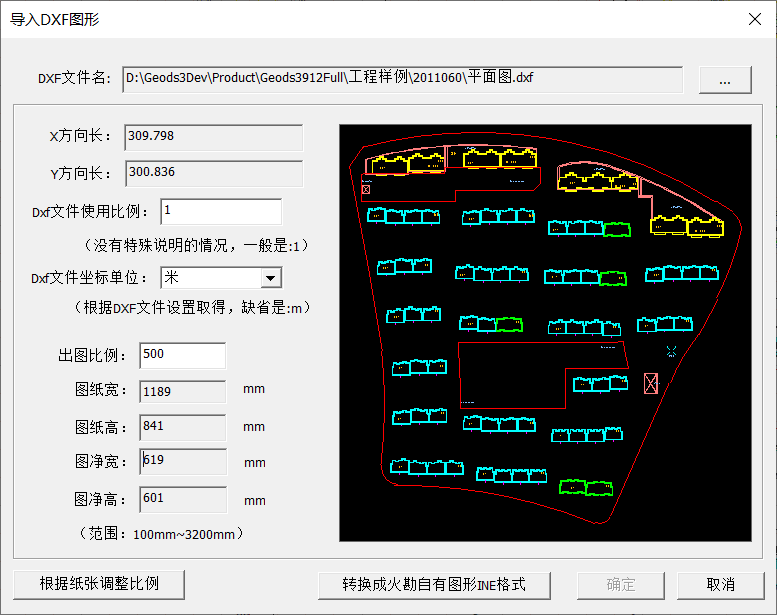

点此菜单，程序弹出导入对话框：

如果当前窗口有图形，程序还会弹出一下确认框。选择Dxf文件后，画面如图：

输入各参数后，点【转换为火勘自有图形INE格式】即可。注意操作中的提示。

2、设置基点

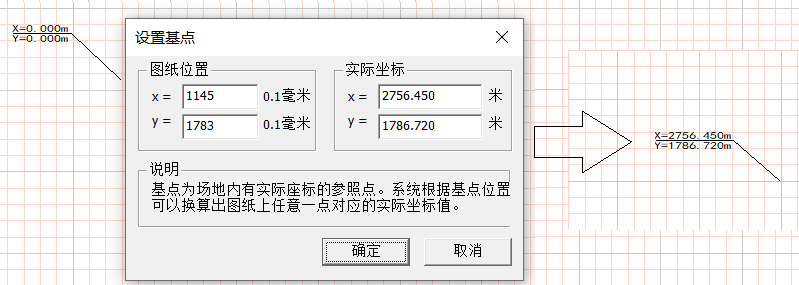

所谓“基点”，就是坐标基准点，相当于野外放线首先要找水准点一样。有了基点，就可以计算图纸上任意一点的坐标。输入两个点后，会弹出如下对话框：

    实际坐标是在平面图信息中输入的，此处该可以修改，修改后将回写数据库，点【确定】，基点就设置完了。

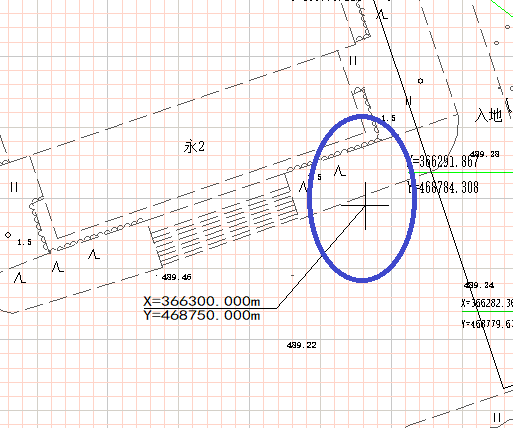

    下图是实际工程中平面图上的基点：

基点是不可编辑的图形，鼠标无法拾取它，菜单的第二项是【删除基点】，通过该菜单，基点可以被删除重设。
一旦设置了基点，状态栏提示的鼠标位置坐标单位为“m”，属性窗口的点坐标单位也变为“m”。

3、删除基点

删除基点后可以重新设置

4、线上布孔

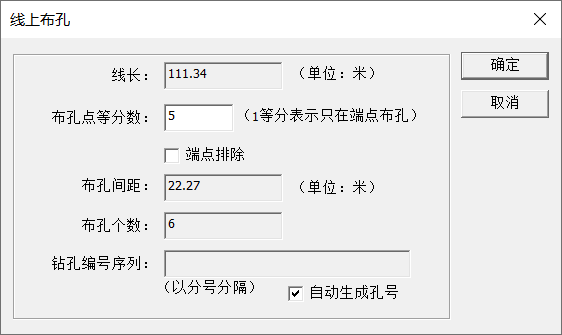

在平面图上选择一个图形，点此菜单，程序会弹出布孔信息输入框，如图：

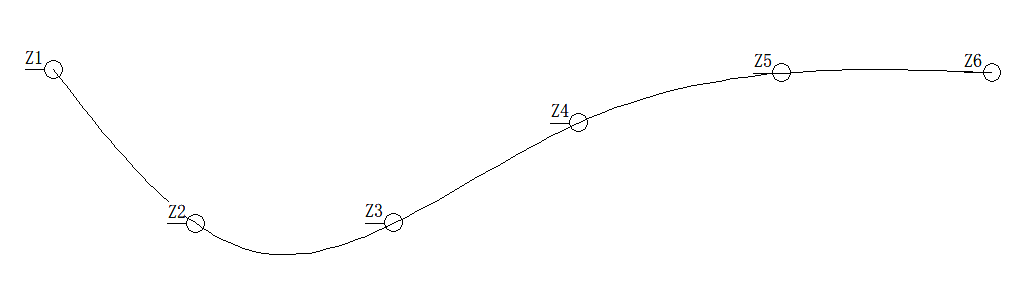

可以选择自动生成钻孔，也可以输入已有的钻孔序列，完成布孔的结果是：

5、区域布孔

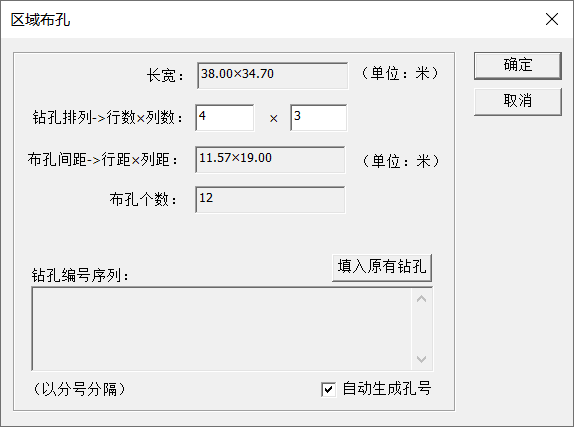

在平面图上选择一个图形，点此菜单，程序会弹出区域布孔信息输入框，如图：

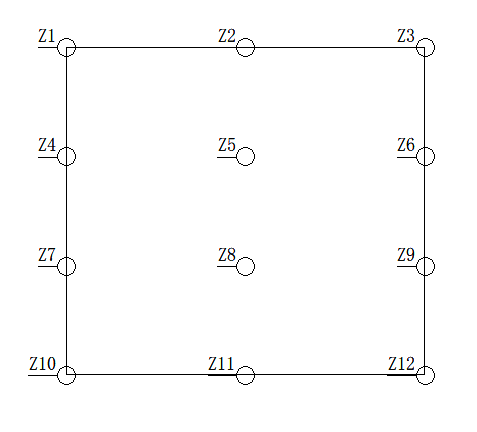

可以选择自动生成钻孔，也可以输入已有的钻孔序列，完成布孔的结果是：

图形不限于矩形，任何图形都可以。

6、手动连续布孔

点此菜单后，可以在需要布孔的位置上单击鼠标左键。

7、提起钻孔坐标

在设置完基点的前提下，点此菜单后，程序会提取图形上的钻孔信息，并将坐标写入数据库。

8、自动布孔

在设置完基点的前提下，点此菜单后，程序会从数据库中提取钻孔信息，并将钻孔绘制在图形上。

10、绘制剖面线

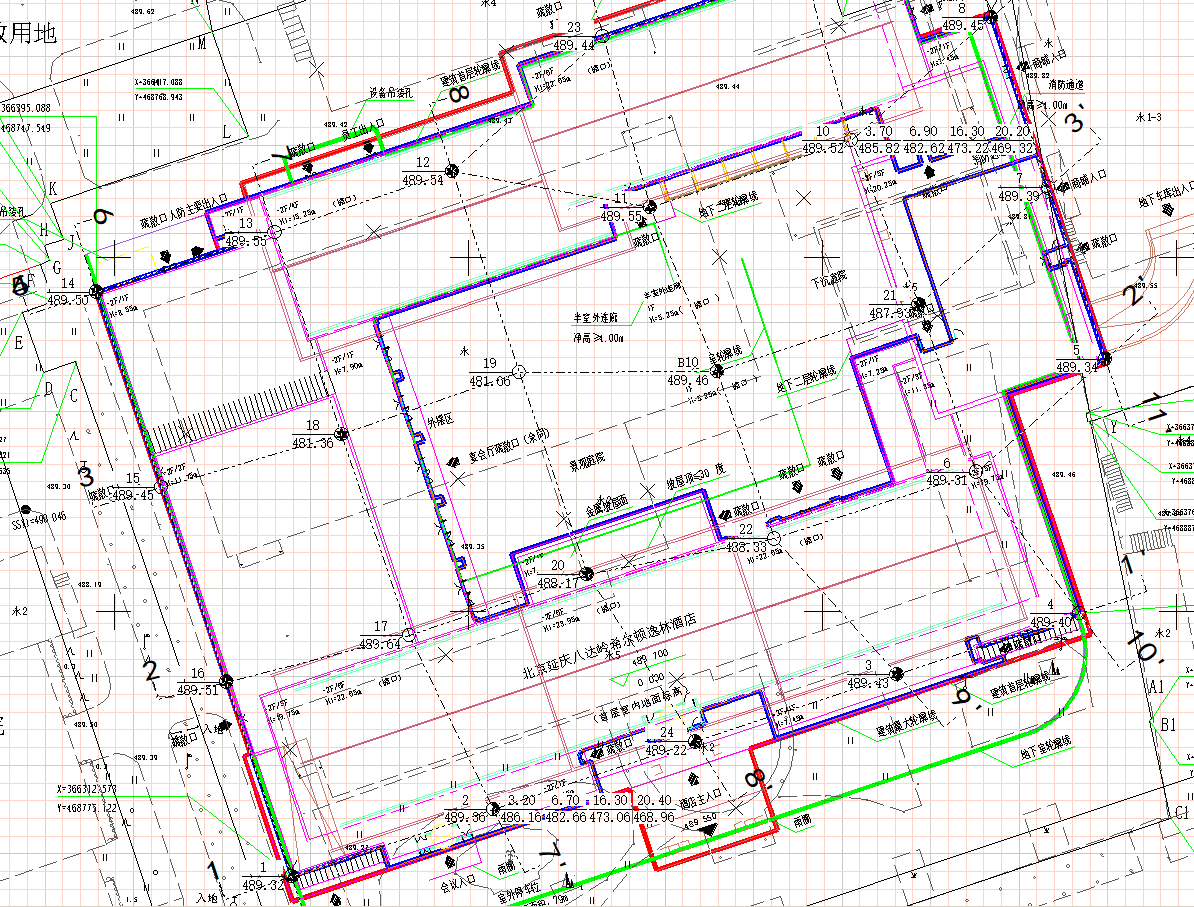

在设置完基点的前提下，如果输入了剖面布置数据，可以点此菜单，剖面线会被绘制在图上：

11、设置图框

在读入外部图形文档之前，应该删除图纸上的图框，图形绘制完再设置图框。点此菜单，图框就绘制出来了。

12、删除图框

从图面上删除图框图形。

13、删除剖面线

从图面上删除剖面线相关图形。

13、删除钻孔

从图面上删除钻孔图形。
