剖面图

第九章剖面图

    剖面图的形式多样，有两种数据决定了剖面图的样式。

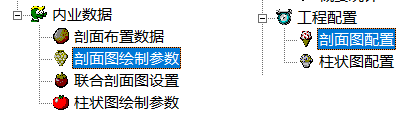

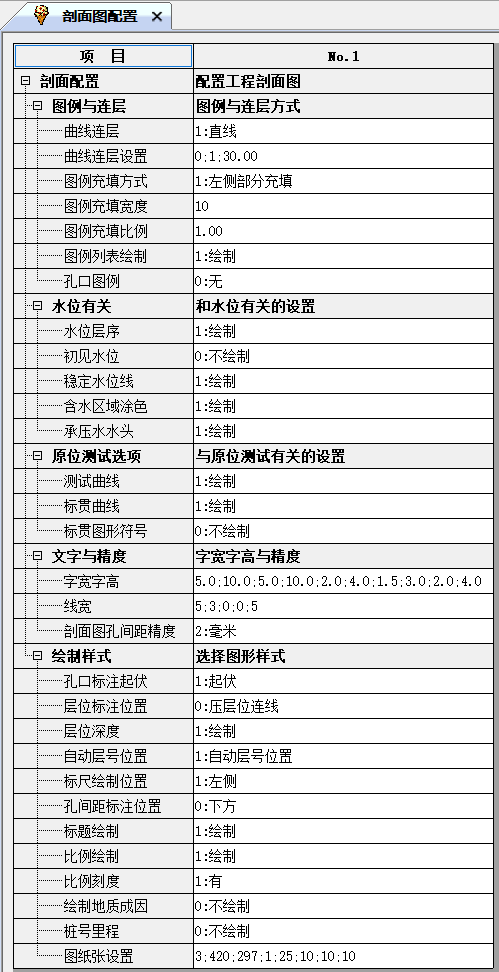

    一种数据是“剖面图绘制参数”，每个剖面都有，另一种数据是一个工程只有一条记录，叫“剖面图配置”，它决定了本工程所有剖面的样式，入口节点如下：

在分层合理的情况下，剖面图基本无需手动修改，但软件还是提供多种修改剖面图的方法。
菜单【剖面图工具】提供了操作入口。

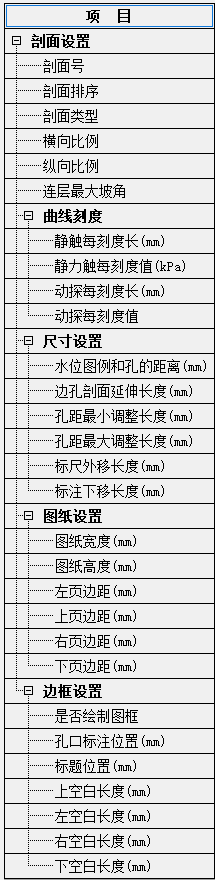

9.1 剖面图绘制参数

    1、剖面排序：有时剖面号的排序不能满足要求，可以在“剖面排序”字段输入排序数字。
    2、连层最大剖角：连层线与X轴的夹角最大值，如果连层线与X轴的夹角超过最大值，则取消连层，进入下一方案连层。
    地层平缓的场地，坡角比较小，设置20°以内，地层比较陡的场地，坡角比较大，设置在30°以上。

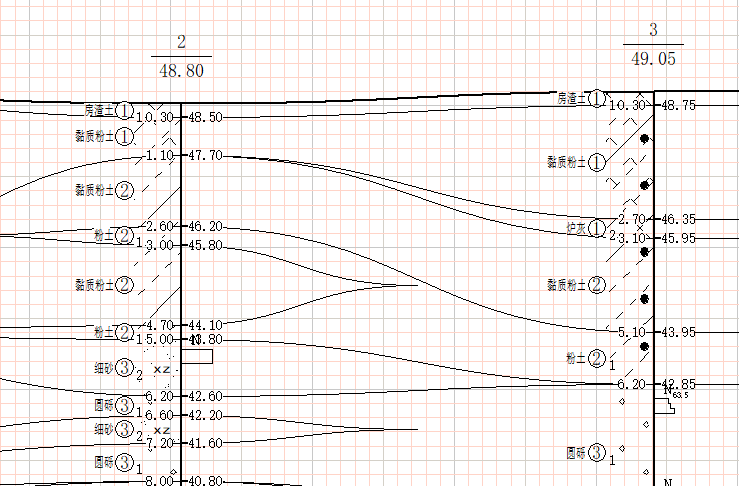

    下图为最大连层坡角为10°，其中③2层断开了，

最大连层坡角调整到30°，可得如下连层：

3、曲线刻度

        图中每刻度表示的值是10，而每刻度实际长度为3毫米。
    4、水位图例和孔的距离：水位点到孔的距离，比如下图的15mm。

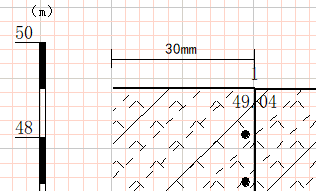

5、边孔剖面延伸长度：两侧的图例宽度，如下图的30mm。

    6、孔距最小调整长度：当孔距小于这个值时，孔间距调整至该值。
    7、孔距最大调整长度：当孔距大于这个值时，孔间距调整至该值。

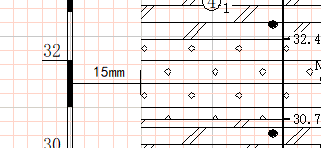

8、标尺外移长度：标尺与剖面边缘的距离，如下图的15mm。

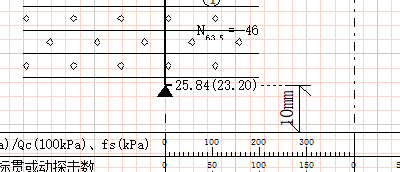

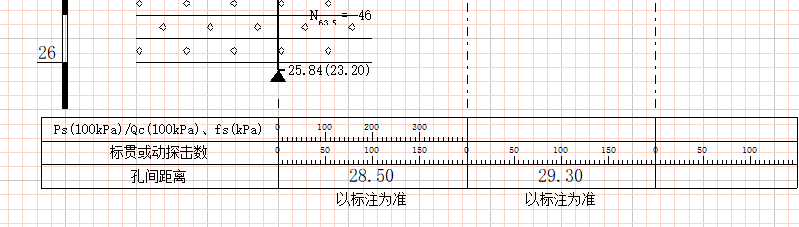

9、标注下移长度：剖面底标注与剖面下边缘的长度，如下图的10mm。

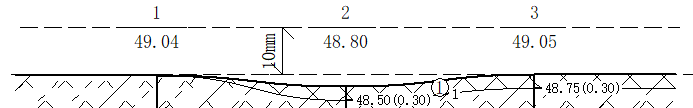

10、孔口标注位置：孔口标注中心点与剖面上边缘距离，如下图的10mm。

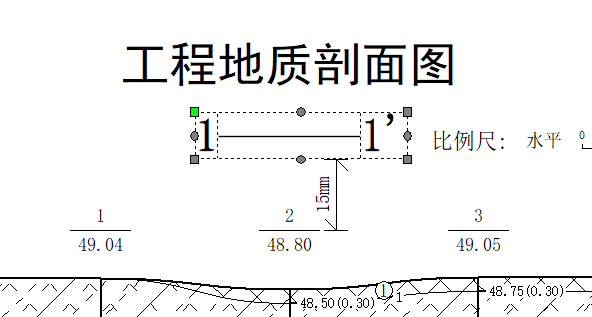

11、标题位置：剖面号下边缘与孔口标注中心点的距离，如下图的15mm。

9.2 剖面图配置

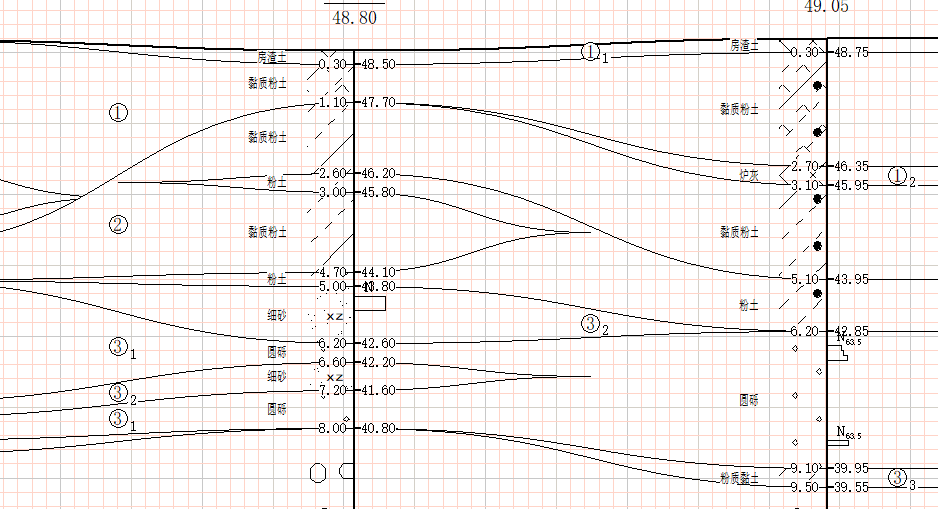

1、曲线连层：本系统支持曲线连层和直线连层。

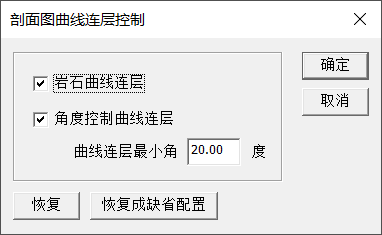

    2、曲线连层设置：左图可设置曲线连层方案，该设置只在【曲线连层】选择“直线连层”方式生效。把选择框清空，则为纯直线连层。

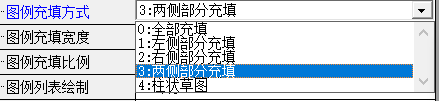

    3、图例充填方式
    存在如下充填方式：

全部充填：

左侧部分充填：

右侧部分充填：

两侧部分充填：

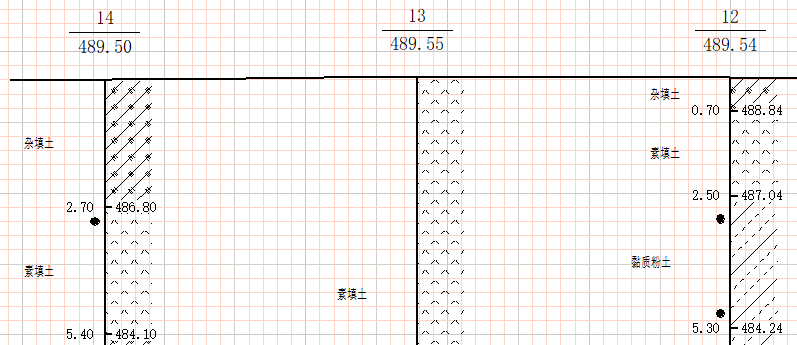

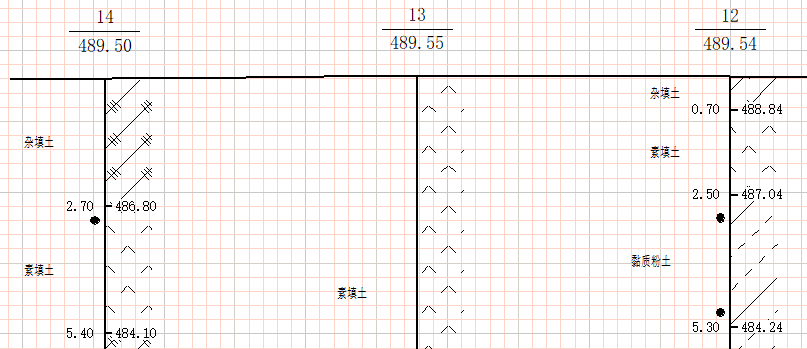

柱状草图：尚没有综合分层的情况下，根据钻孔数据绘制的剖面图，其实就是剖面钻孔的柱状图。钻孔的左侧是岩性名称和土试指标（待扩展），右侧是岩性图例。

5、图例充填比例：有时需要调整图例比例来调整图例的疏密，比如下图是0.5比例的图例。

6、图例列表绘制

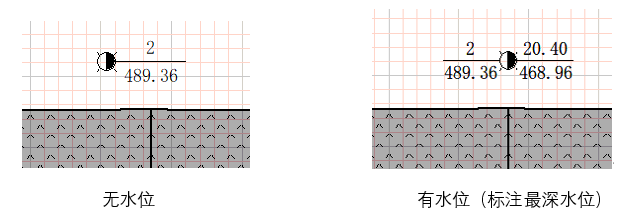

7、孔口图例

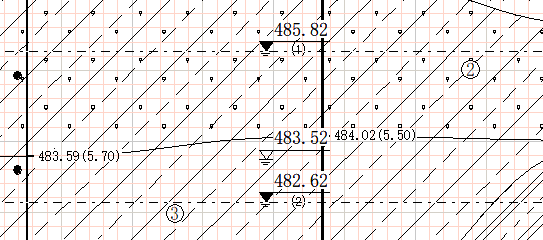

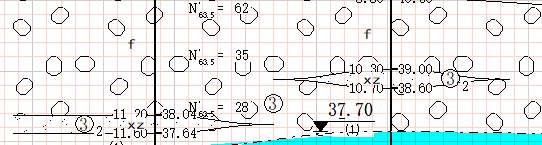

8、水位层序：对于具有多层水位的工程，可以选择绘制水位层序，如下图的”(3)”

    9、初见水位：初见水位可以选择不绘制。
    10、稳定水位线：下图中经过水位点的点划线为稳定水位线。

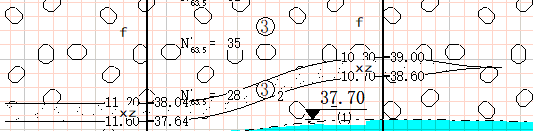

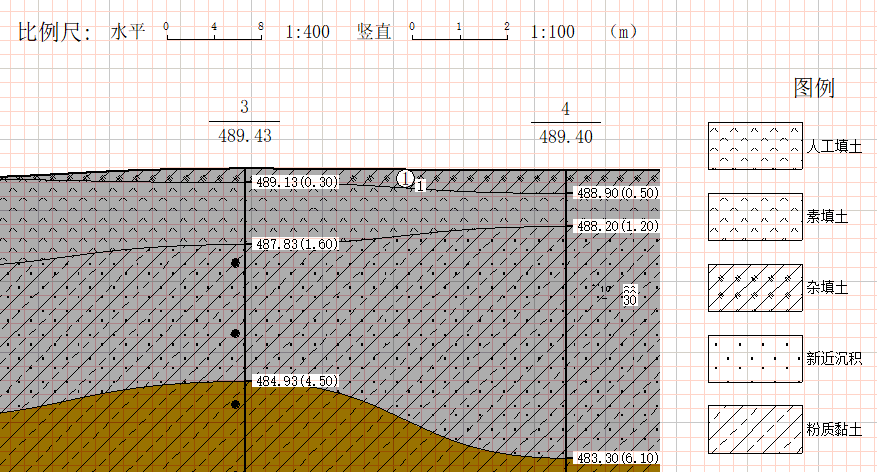

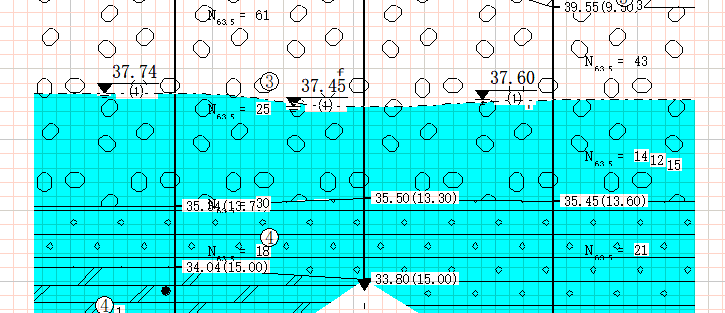

11、含水区域涂色

12、承压水水头

    13、原位测试曲线
    剖面图中可以绘制的原位测试曲线是：静探、圆锥动力触探、标准贯入。其中标准贯入是单独设置的。

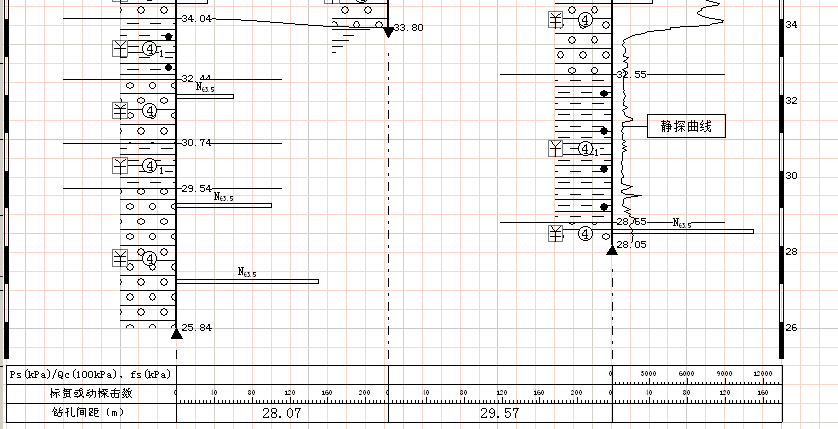

    下图是圆锥动力触探直方图和静探曲线：

    一般提供柱状图的工程，不在剖面图中绘制曲线，因为在柱状图中绘制曲线更正式些，甚至可以把柱状图的名称改为：静探曲线图、圆锥动弹直方图。波速不能在剖面图中绘制，只能在柱状图中绘制。

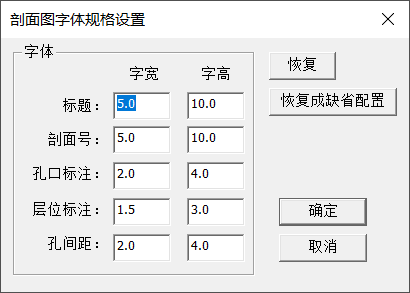

    13、字高与字宽

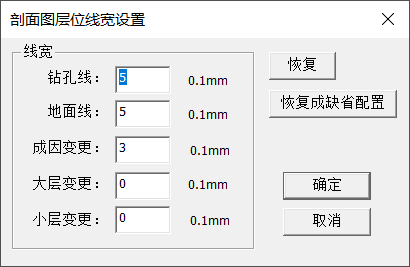

15、线宽

16、孔间距精度

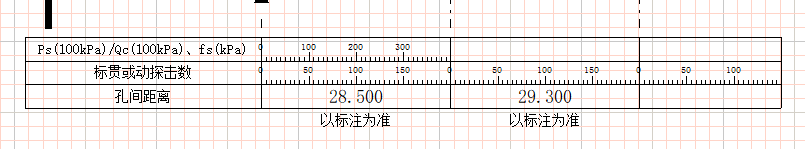

下图为毫米精度的孔间距：

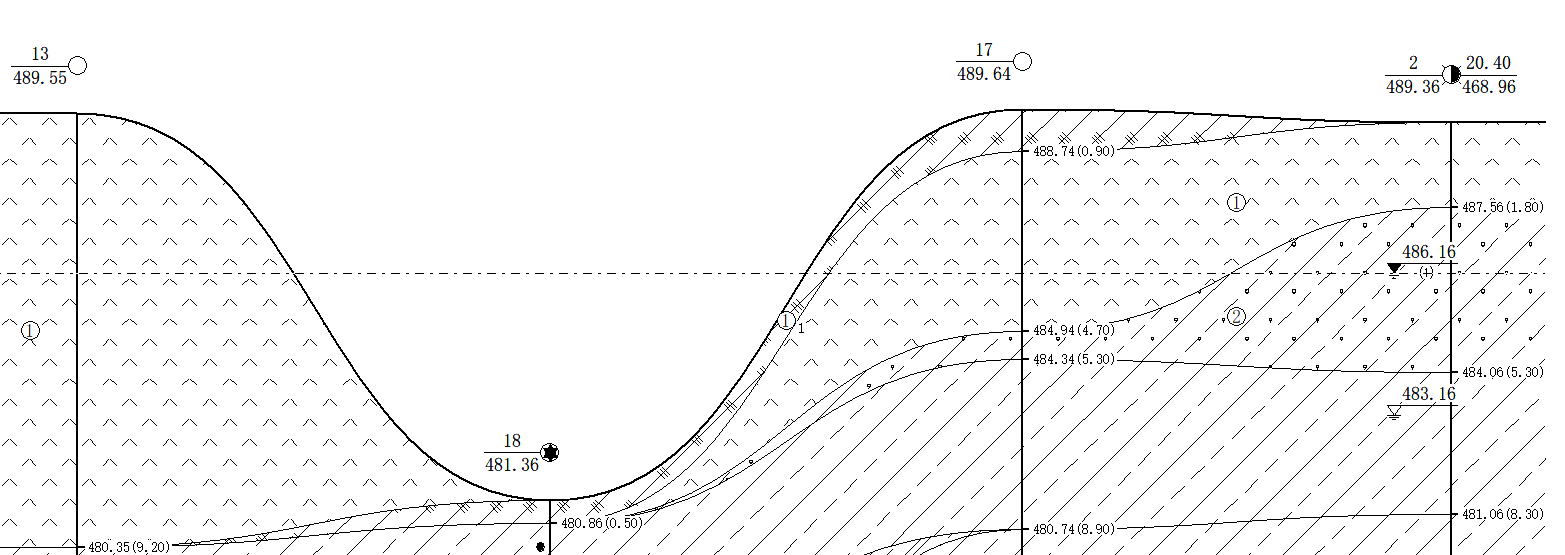

    17、孔口标注起伏

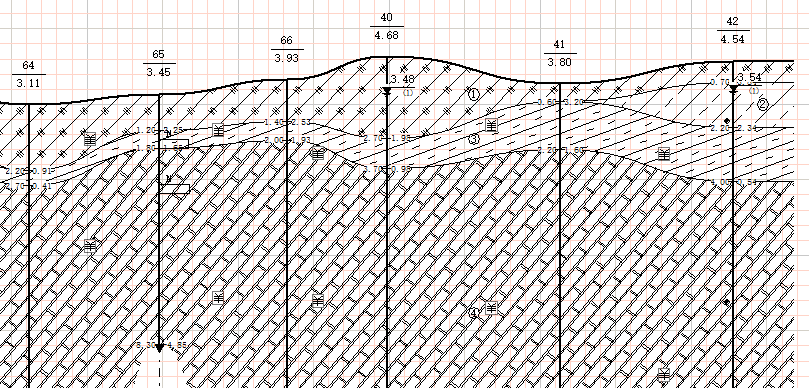

    地面起伏的工程可设置“标注起伏”，如下图：

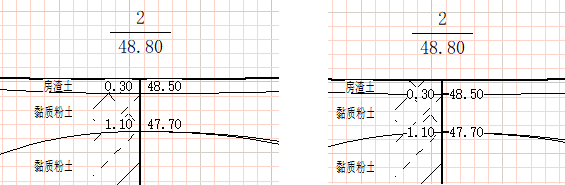

18、层位标注位置:线上和压线两种，如下图：

    19、层位深度

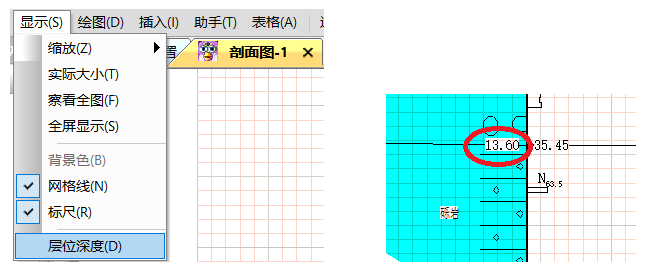

    层位深度是可以隐藏的数据，在配置中即使选择“不绘制”，在剖面图的显示菜单中也可以让深度显示出来。

20、自动层号位置

地层号的标注一般是每个图例都标注，下图为全部标注：

下图为自动层号：

    自动层号的方式，是选择最宽的两孔之间标注层号，层号标注在图例中间，对于没有与所标注层号联通的地层图例，层号会单独标注，如上图右边两列图例。自动层号的方式使得图面更整洁。
    21、标尺绘制位置：可以是两侧，也可以是只绘制左侧。

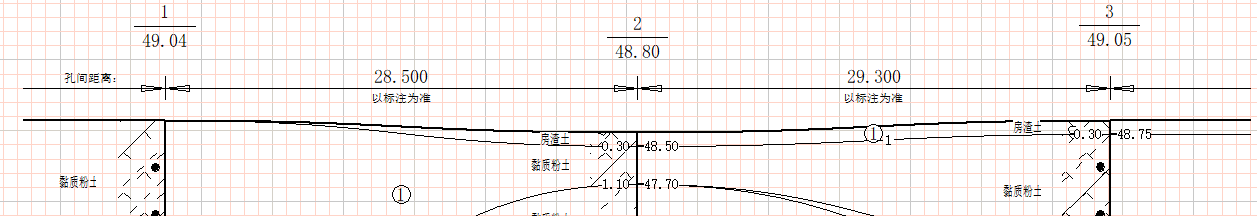

    22、孔间距标注位置：可以是孔底，也可以是孔口，下图是孔口位置：

    在不绘制曲线的场合，孔口位置才生效，这种设置应注意调整孔口标注尺寸。

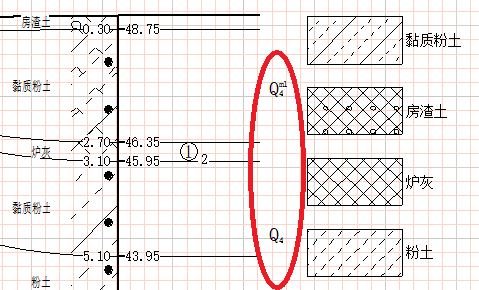

    23、绘制地质成因

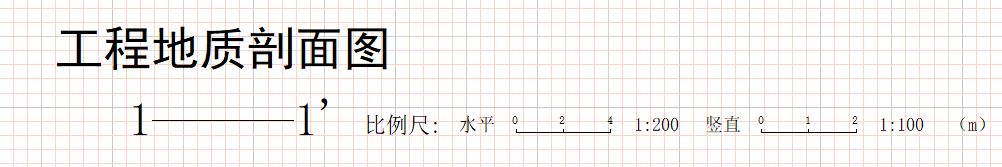

    24、标题绘制和比例
    标题和比例是可以选择，有的单位认为在图签里有标题和比例，标题和比例就可以不在图上绘制。

    25、桩号里程
    公路勘察需要在剖面图中绘制桩号里程。

26、图纸张设置
配置中的纸张设置是一个缺省值，第一个剖面建立时使用该纸张设置。

9.3 联合剖面图

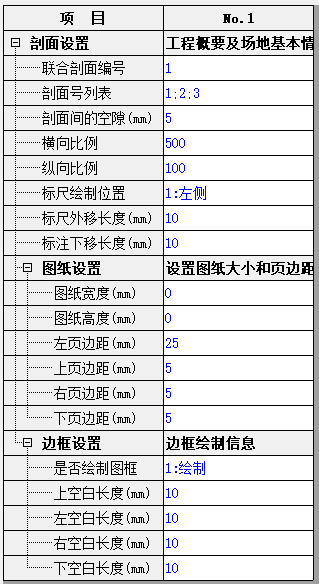

多个剖面生成在一张图纸上，具有统一的比例，其他参数按照各剖面的设置。

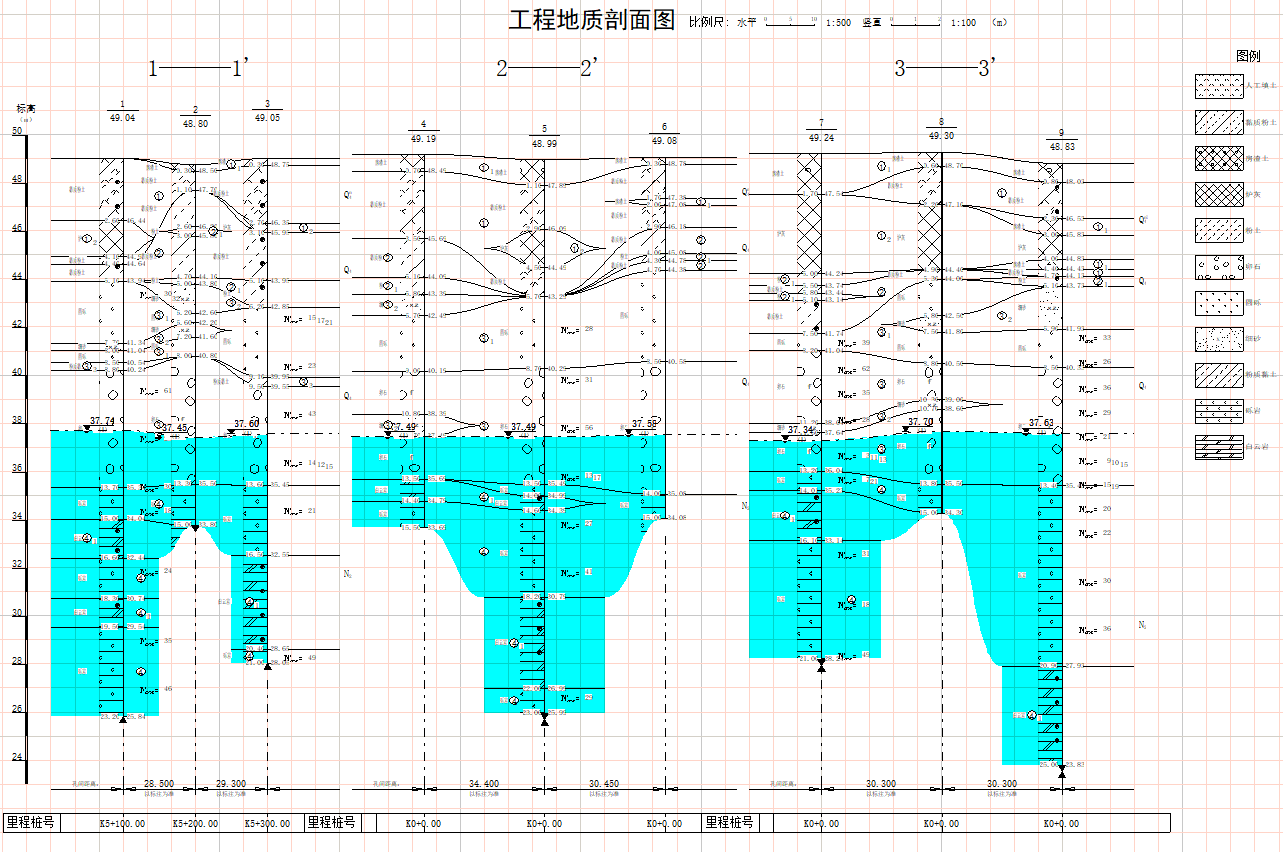

下图为三个剖面形成的联合剖面:

9.4 剖面图修改

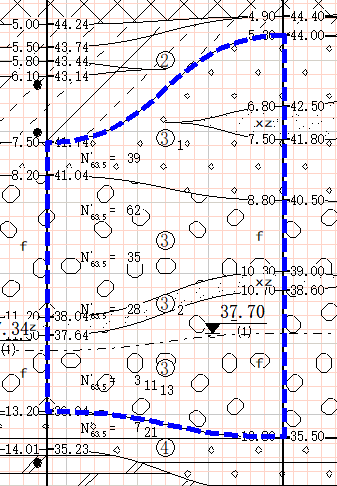

点击【剖面连层编辑模式】即可以选在“图例组“，“图例组“是一个大层的图例组合，单击鼠标左键即可选择大层图例组：

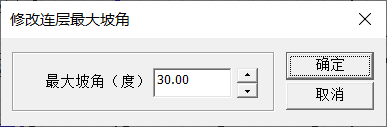

1、修改最大连层坡角

    此处修改的坡角不会影响其他地层的连层，只对本图例组生效。
    2、删除生成的图例
    如果此处特殊，需要打印出来手绘，则可删除图例。
    3、重新生成图例
    删除的图例可以再次生成。
    4、手动修改图例

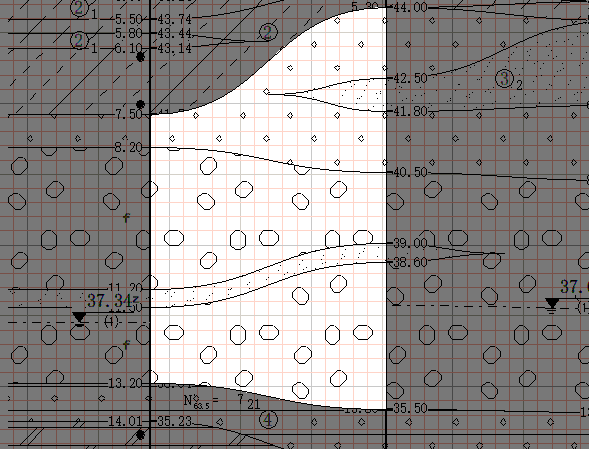

    点此菜单，图例组进入图形编辑状态，画面呈现出：

    此时可以用二维图形编辑功能对图例组进行修改。
    5、连层方案切换

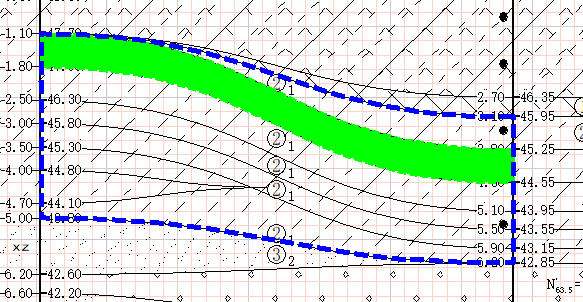

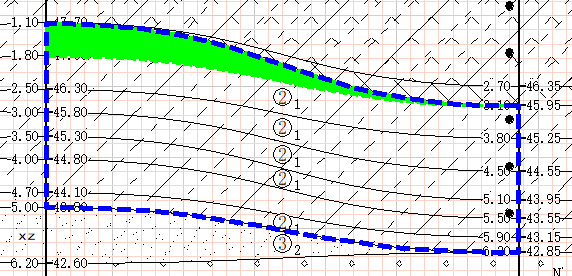

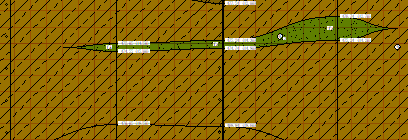

    在【重新生成图例】后，如果连层存在另一方案，图例会被颜色覆盖，如下图：

双击颜色区域，连层将采用下一个连层方案连层，如下图：

6、岩石倾角：在综合分层数据里填入倾角度数（°）即可，如下图：

    7、皱褶

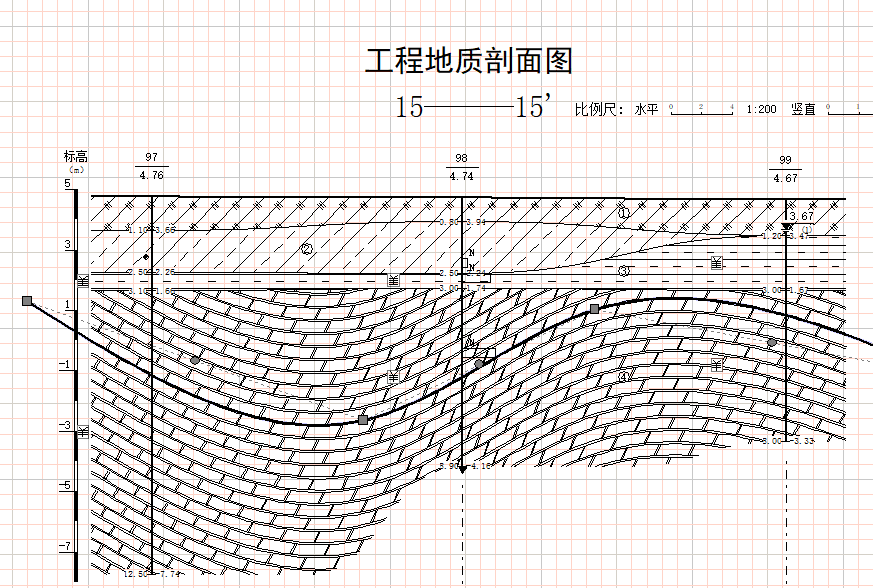

    岩石地层可使用皱褶功能来设置图例的弯曲或倾斜，需要先画出一条或两条皱褶样式图形，一般是样条曲线，也可以是其他曲线，折线也可以。样式图形必须在横向超过剖面范围，如果是一条样式图形，其上下位置没有限定，如果是两条样式图形，地层必须完全在这两条线之间，如下图：

    设置完皱褶后，可以删除样式曲线。
    设置皱褶的步骤：

绘制样式图形；

选择样式图形；

点菜单：

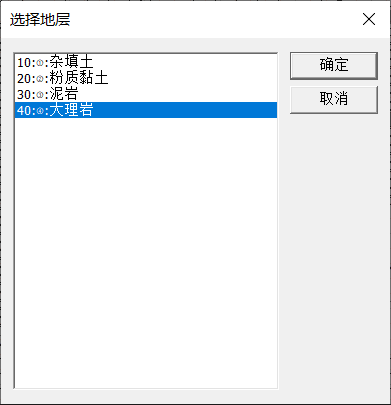

选择地层
