oLine 用户手册
第2章 图形输入与修改
2.1 矢量图形概念
    矢量图是根据几何特性来绘制图形,比如“圆”,圆心和半径能确定圆的位置和大小,那么对于圆来说, 软件只需要保存“圆心和半径”,为了软件处理方便,软件统一采用点信息,这种能确定图形位置和大小的点称为图形控制点。比如圆的控制点是:圆心、圆上任意一点。

2.2 控制点的输入
    下图是图形输入工具条,点击图标就可以进行控制点的输入。

    软件采用鼠标输入控制点,将光标移至目标位置,单击(按下抬起)鼠标左键即输入一点。大多数图形的控制点是定数,折线、多边形、样条曲线等图形的控制点不是定数,在输入最后一个点后单击鼠标右键结束输入。根据应用情况,对于不定多个控制点图形,控制限制在1000个之内。
2.3 图形控制点
    1) 点:一个控制点
    2) 直线:两个控制点
    3) 折线:不定多个控制点
    4) 多边形:不定多个控制点
    5) 矩形:一对相对的角点
    6) 圆:圆心、圆上一点
    7) 圆弧:两端点和弧上一点
    8) 圆饼、圆弦:同圆弧
    9) 文字:同矩形
    10) 正多边形:同圆
    11) 样条曲线:同折线
    12) 圆角矩形:三个控制点,在输入矩形的基础上,第三个点控制圆角的弧度。

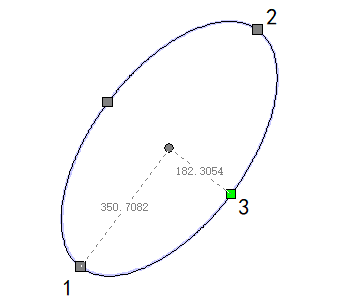

    13) 椭圆:输入一个轴的两端点,第三个点控制另一个轴的长度。

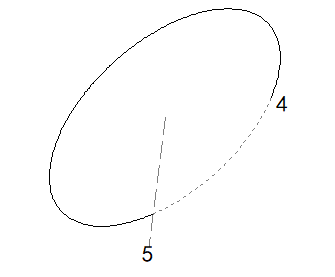

    14) 椭圆弧:在输入椭圆后,再输入两点控制弧的端点。

    15) 椭圆饼、椭圆弦:同椭圆弧
    16) 样条曲线、贝塞尔样条:同折线

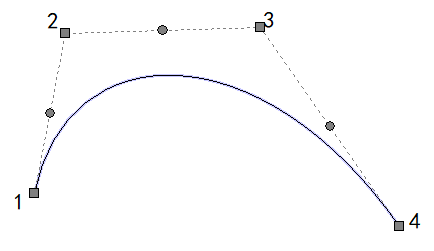

    17) 贝塞尔曲线:四个控制点,如下图:

    18) 两点贝塞尔曲线:两个控制点
    19) 单行文本:同矩形
    20) 倾角单行文本:两个控制点

    21) 格式文本
    格式文本可以输多行文字,可以设置上下标和行距,控制点同矩形。控制点输入完成后,图形会被设置为当前图形等待输入文本。

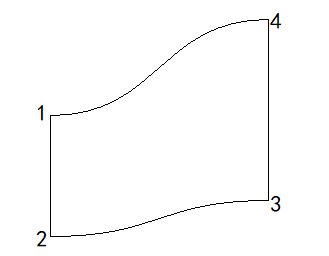

    22) 岩性图例:4个控制点,其顺序是:

    23) 水位:一个控制点,该点Y坐标为水位位置
    24) 层号:一个控制点
    25) 指北针:同圆
    26) 尺寸线:同折线
    27) 承压水头:同矩形
    28) 分式:同水平线
2.4 图形插入
    有一类图形其初期形状是一点的或者是对话框输入的,这类图形的绘制通过【插入】菜单实现。

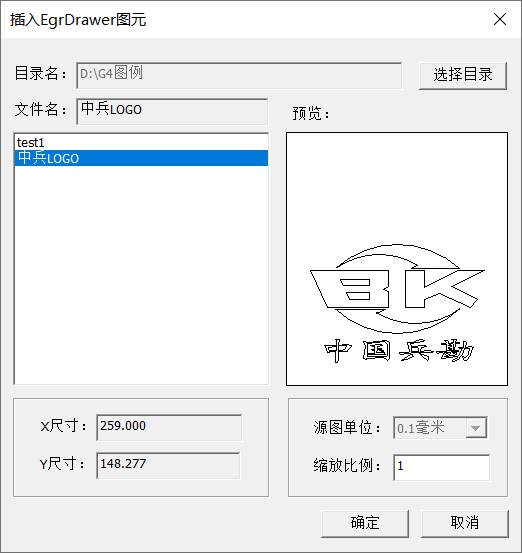

    1) 插入图元
    图元是用户在工作的过程中积累的固定图形,比如单位的LOGO,这种图形无需重复绘制。用户之间可以通过分享这种图形来提高工作效率。
    点【插入】-【图元】后,程序弹出以下对话框:

    第一次使用该功能时需要【选择目录】,左侧的列表框内是该目录内所有图元文件,选择一个文件将在右侧的方框内显示图形。点击【确定】,回到绘图窗口,光标将变成插入光标。

    在认为合适的位置单击鼠标左键就能将所选图形绘制到窗口。

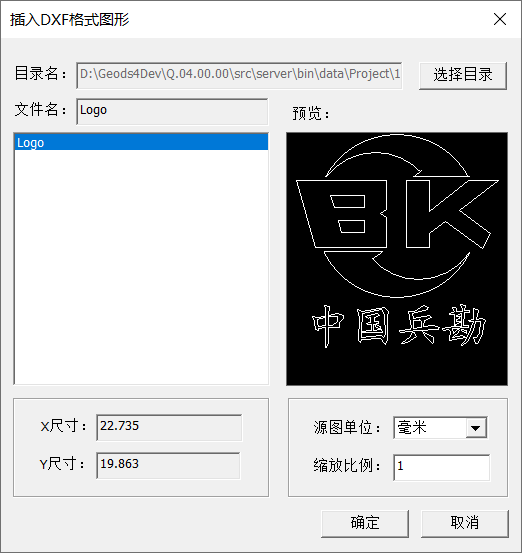

    2) 插入DXF图形
    如果以前在使用AutoCad时,积累了很对图形,可以将这些图形存为DXF格式,统一存在一个目录内,使用时利用【插入DXF图形】功能,对话框与插入图元相似,如下图:

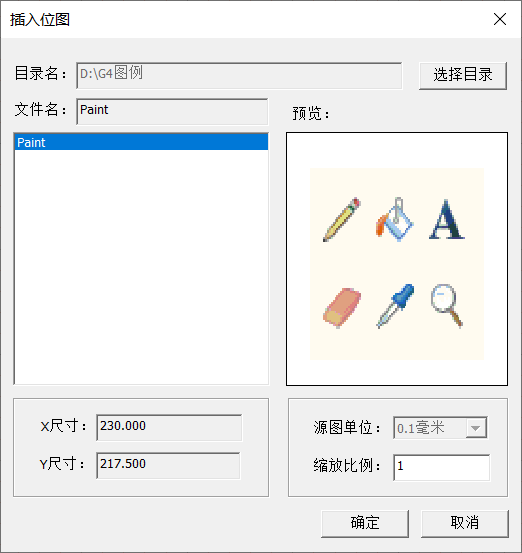

    3) 插入位图
    有时我们需要的图形是位图形式,也可以绘制到图纸上,要求位图格式是“Bmp”,可以将位图文件统一存放在一个目录里,使用时调出来,如下图:

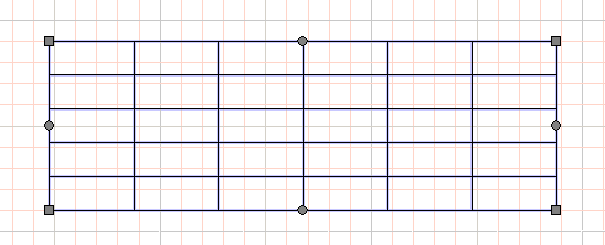

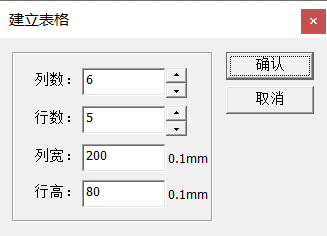

    4) 插入表格
    表格是用途较广的图形单元,插入前设置信息:

    点【确认】后,可在图纸上插入,效果如下:

2.5 图形信息
    有些图形除了控制点之外,还需要额外的信息,比如文本。有点信息是通过对话框输入的,控制点输入完成后就会弹出信息输入对话框。

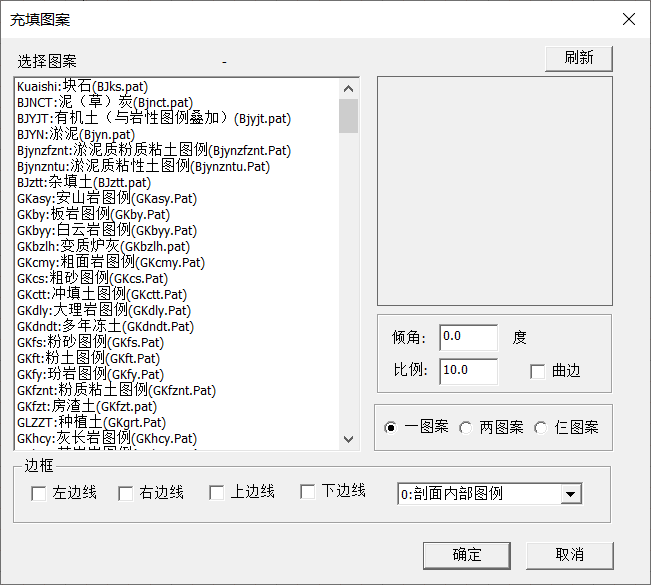

    1) 岩性图例
    对话框将配置的图例显示在列表框中,可根据需要选择。图例的绘制支持最多三种图例的叠加,可以通过选择“一图例、二图例、仨图例”来实现,比如“二图例”,这时在列表框里就可以选择两种图例。其中比例是调整图例的缩放,图例文件是Pat文件,可以共享,但有时大小不符合要求,可以设置这个比例来满足要求。

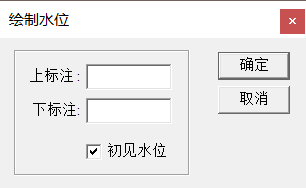

    2) 水位

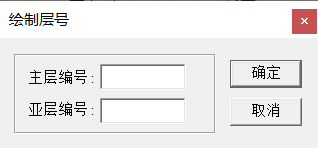

    3) 层号

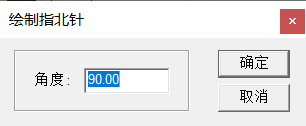

    4) 指北针

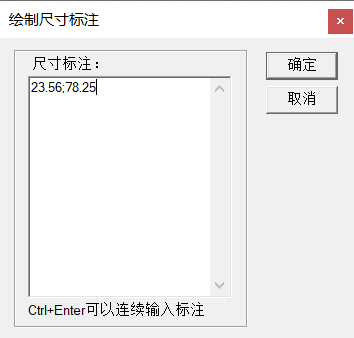

    5) 尺寸标注
    有时候,我们需要修改程序自动计算的标注信息,可以在对话框中输入。

    数字之间用分号分隔,或者换行。

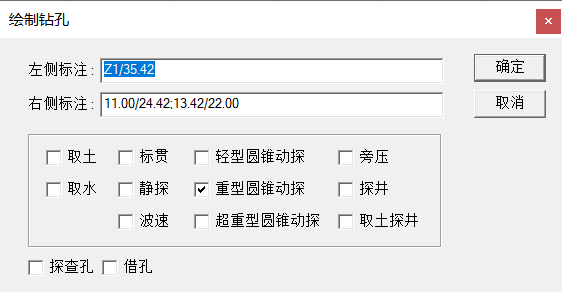

    6)钻孔
    钻孔绘制有单独的工具条:

    图例对应的钻孔类型依次是:探查、取土、取水、标贯、圆锥轻型触探、圆锥重型触探、圆锥超型触探、静探、波速、旁压、探井、取土探井。

    可以在信息框里重新选择钻孔类型,其中标注信息格式同分式。

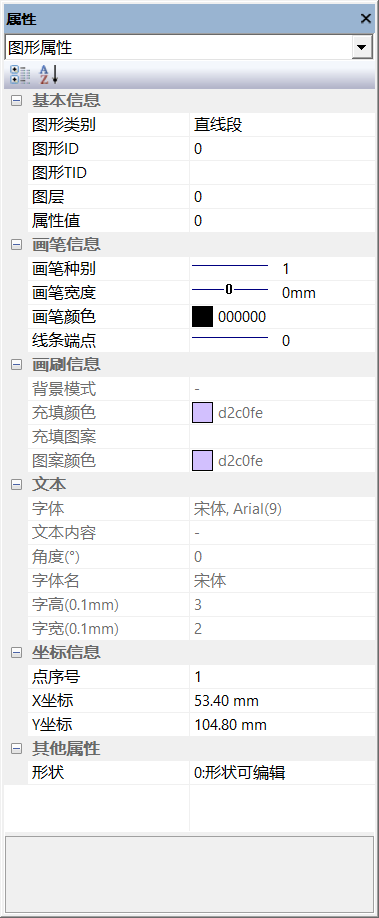

2.6 图形属性设置
    图形的属性项见图中左侧文字。图形的外观属性修改后会立即反应到图形上。


  • 图形ID是标识该图形的数字;
  • 图形TID是标识该图形的文本;
  • 图层,本软件设置如下图层:
          SLAYER_DEFAULT  = 0     // 缺省图层(0层)
          SLAYER_FRAME    = 1     // 图框图层
          SLAYER_TITLE    = 2     // 标题图层
          SLAYER_ROD      = 3     // 标尺图层
          SLAYER_DIM      = 4     // 尺寸标注图层
          SLAYER_RULER    = 5     // 曲线标尺图层
          SLAYER_FILLSOIL = 6     // 充填图例图层
          SLAYER_LGSAMP   = 7     // 图形示例图层
          SLAYER_FLDTST   = 8     // 原位测试图层
          SLAYER_LAYTEXT  = 9     // 层位标注图层
          SLAYER_LAYNO    = 10     // 层号标注图层
          SLAYER_HOLEGRD  = 11     // 孔口标注图层
          SLAYER_HOLELINE = 12     // 钻孔线图层
          SLAYER_WATER    = 13     // 水位图例图层
          SLAYER_SSAMP    = 14     // 土样图层
          SLAYER_NIBUILD  = 15     // 拟建物图层
          SLAYER_HOLE     = 16     // 钻孔图层
          SLAYER_PROFLINE = 17     // 剖面线图层
          SLAYER_SECTLINE = 18     // 剖面连层线图层
          SLAYER_SMALLHOLE= 19     // 小柱状图层
          SLAYER_SETTLE   = 20     // 沉降计算图层
          SLAYER_ASSIS    = 21     // 辅助图层
          SLAYER_LEVEL    = 22     // 标高图层
          SLAYER_DEPTH    = 23     // 深度图层
    以上属性一般是应用程序开发使用,一般用户很少用。
  • 属性值:
    这是一个调试使用的信息值,用户可无视。

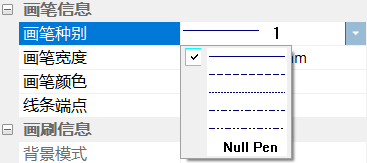

  • 画笔种别:可以通过菜单设置线型。

  • 画刷信息
    只有封闭图形可以设置该信息
  • 文本信息
    除了文本图形外,有些图形也具有文本信息,比如:层号、标注、水位等,均可以在这里修改。

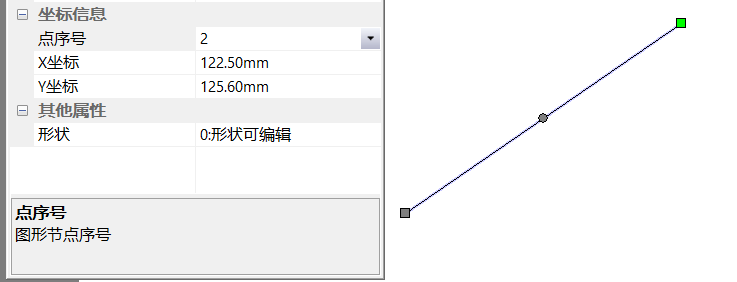

  • 坐标信息
    通过选择点序号来查看或修改控制点的位置,图形中那个颜色不一样的节点就是当前选择的点。

2.7 图形的拾取与修改
    把光移至图形的线条上,单击鼠标左键便可拾取该图形。也可以按住鼠标左键移动出一个选择矩形,松开鼠标左键即可以选择矩形内的图形。
    图形拾取成功会显示节点。可以单击节点然后移动鼠标可以修改图形。
    节点有方形和圆形,方形节点可修改形状,圆形节点可移动图形。
2.8 Undo与Redo及【Esc】
    图形编辑可以Undo与Redo。也可以在编辑图形的过程中按【Esc】键来取消操作。
    文本编辑需要注意,输入的过程中,【Esc】键可以取消全部输入恢复到进入编辑前的状态。
2.9 图形组合
    选择了多个图形后,可以点【组合】按钮,选择的图形会组合成一个图形实体。
