oLine 用户手册

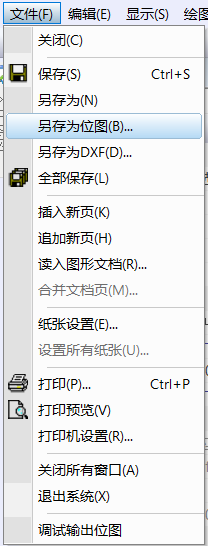

第4章 文件处理


  • 关闭：关闭当前窗口
  • 保存：将当前文档存入文件
  • 另存为：将当前文档存入新文件
  • 另存为位图：以BMP位图格式存入新文件
  • 另存为DXF：以DXF格式存入新文件
  • 全部保存：所有窗口都执行【保存】命令
  • 插入新页：在当前文档当前页前插入新页
  • 追加新页：在当前文档当前页后追加新页
  • 读入图形文档：读入其他文件内的图形
  • 合并文档页：在多页文档的情况下，可以设置一张大纸合并文档
  • 纸张设置：设置当前文档当前页的纸张
  • 设置所有纸张：设置当前文档所有页的纸张
  • 打印：打印输出文档
  • 打印预览：打印前预览打印效果
    下面将针对一般Windows程序没有的文件处理给出详细说明。

4.1 另存为位图

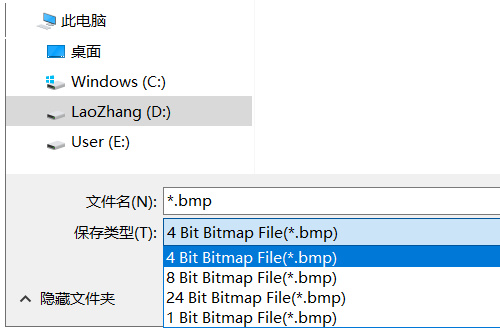

    程序弹出如下文件对话框，可以选择目录，输入文件名，选择保存类型。

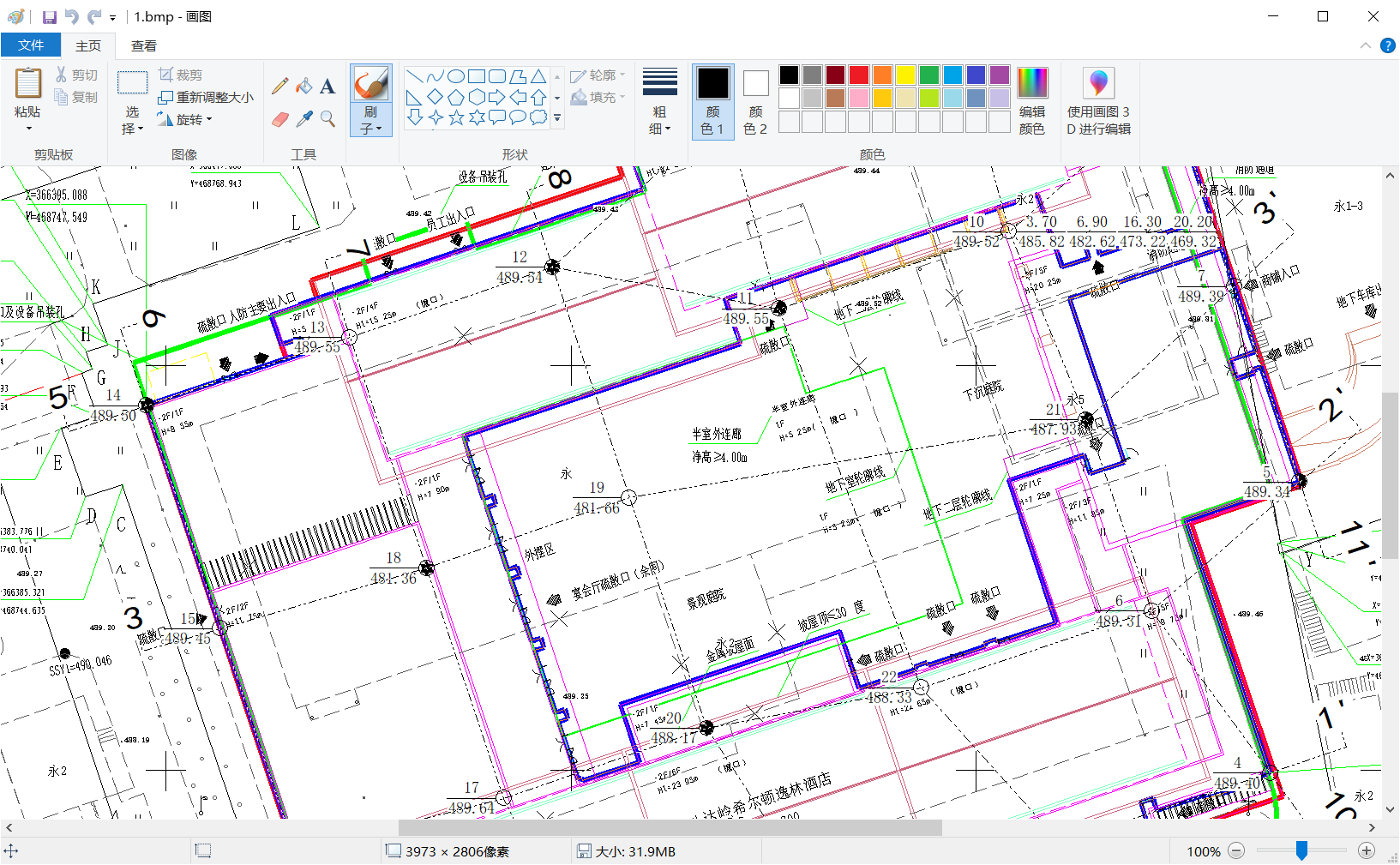

    位图文件可以用位图软件打开，如下图：

    位图文件除了无需矢量图形软件，还方便了写文字报告时对图形的引用。其中“24 Bit”是真彩图形，文件最大，“1 Bit”是黑白图形，文件最小，其它类型有颜色损失。如果是一张黑白图，或者对颜色没有要求，建议使用”4 Bit”或”8 Bit”类型。
4.2 读入文档及多页文档

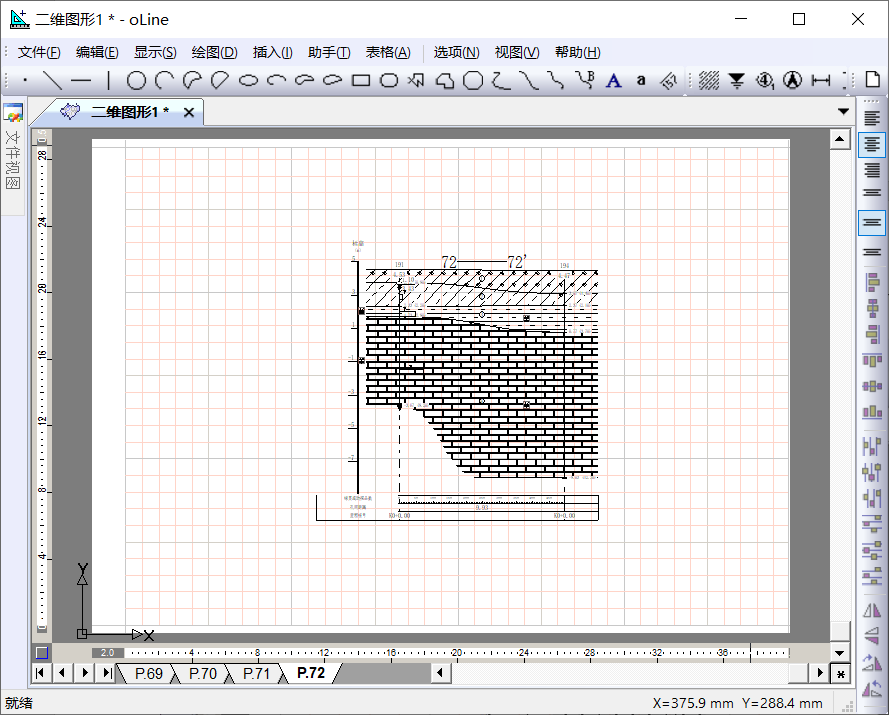

    点【读入图形文档】后，程序弹出文件对话框，找到需要读入的文件，可以选择多个文件读入，如下图读取了72个文件：

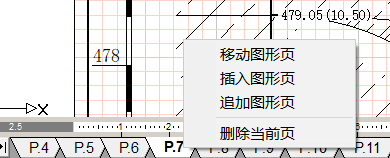

    点击页标可以把该页置为当前，在页标上点鼠标右键，程序弹出如下菜单：

    移动图形页：弹出如下对话框，可以前移或后移，还可以指定页号移动过。

4.3 另存为DXF
    DXF是矢量图形交换文件，是Autodesk（欧特克）公司开发的用于AutoCAD与其它软件之间进行CAD数据交换的CAD数据文件格式。由于AutoCAD是最流行的CAD系统，DXF也被广泛使用，成为世界上的标准。绝大多数CAD系统都能读入或输出DXF文件，本系统亦然。

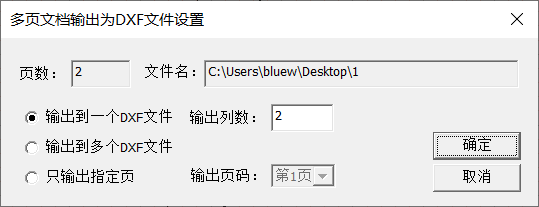

    如果是多页文档，在输入文件名后，程序还会弹出如下设置画面：

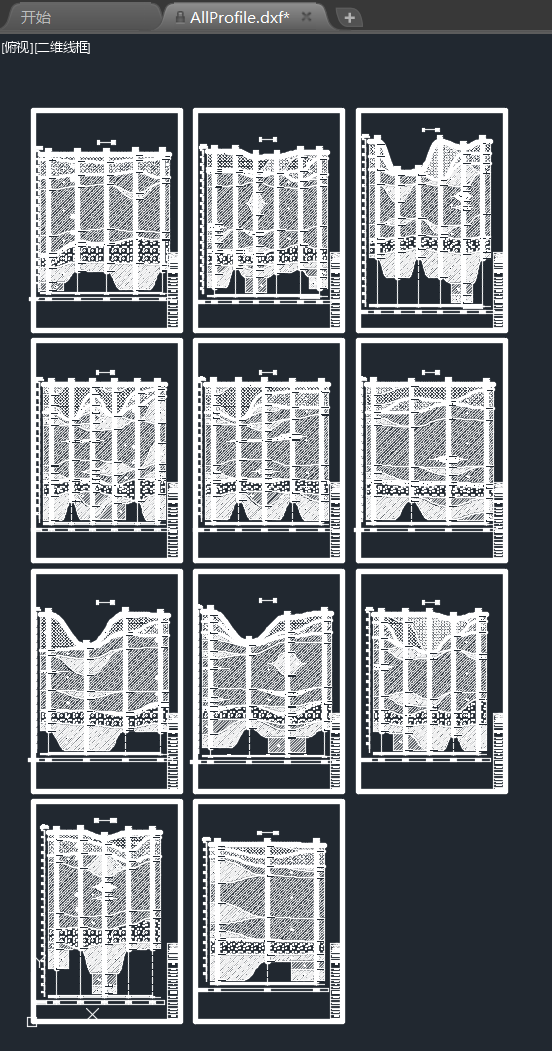

    所有页可以输出到一个DXF文件，按照“输出列数”排列。下图是分三列输出成DXF文件，在AutoCad里打开：

4.4 合并文档页

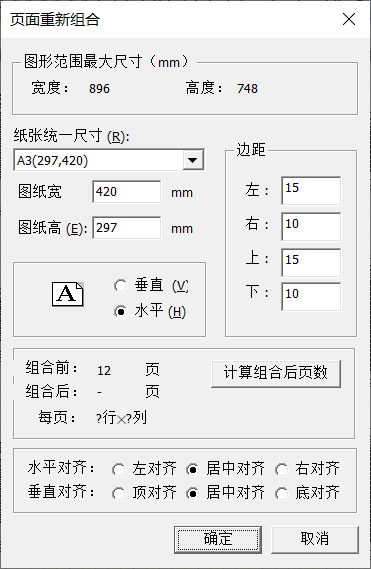

    程序弹出设置对话框：

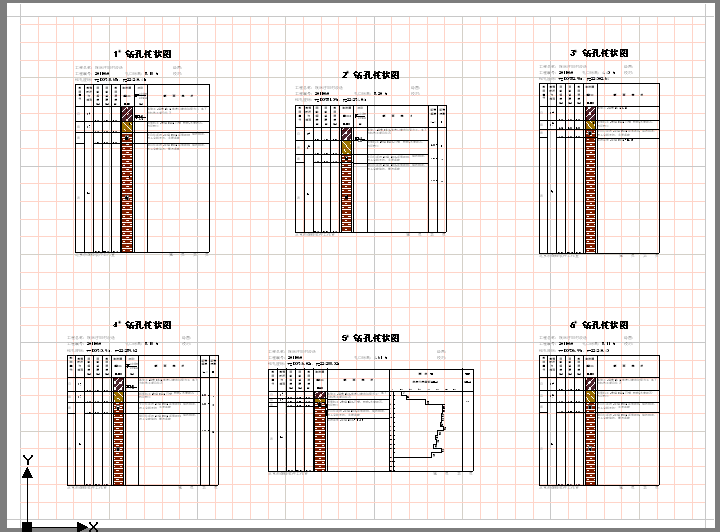

    选择一张较大的纸，可以容纳多张图，点【计算组合后页数】，组合后的页数应该比组合前的页数要少，否则就没有组合的必要。组合成的图形效果如下：

4.5 DXF打开及处理
    在文件打开对话框中的右下角可以选择DXF文件：

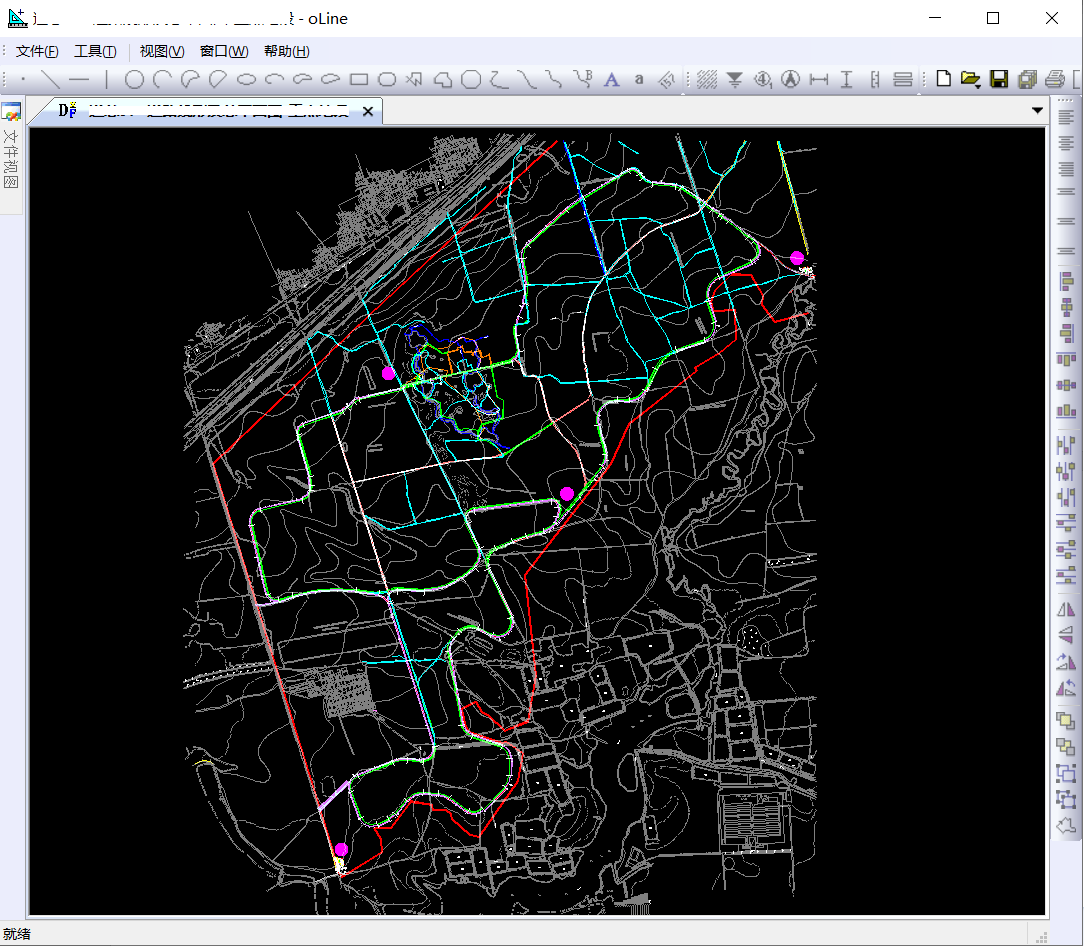

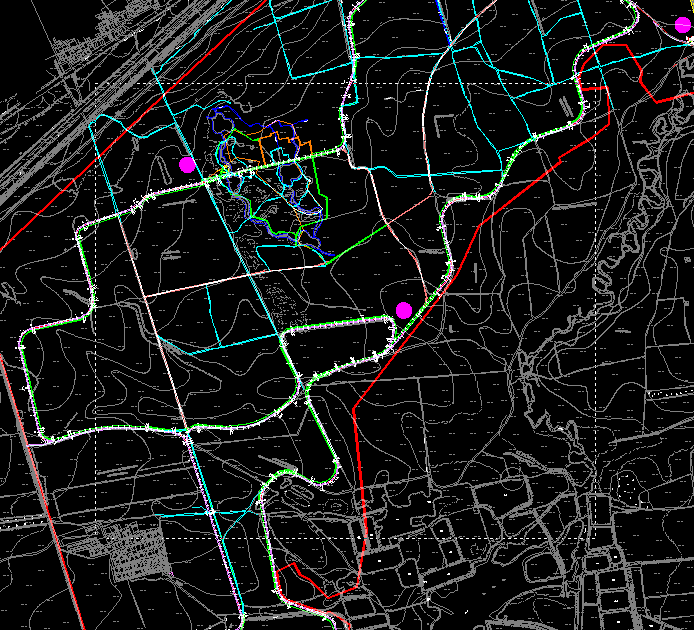

    下图是打开的DXF文件的图形，可以按住鼠标左键移动图形，滚动鼠标小轮可放大或缩小图形。

    按右键弹出菜单：

    点击该菜单后，可以按住鼠标左键拖出一个矩形：

    点击如下菜单：

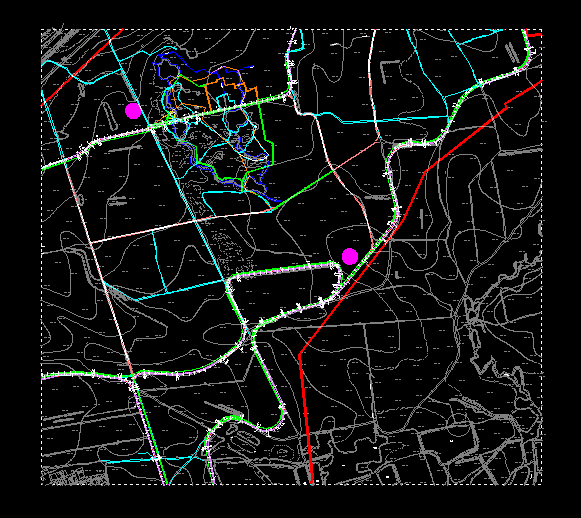

    程序删除矩形框以外的图形，如下图：

    DXF存为INE文件，菜单如图：

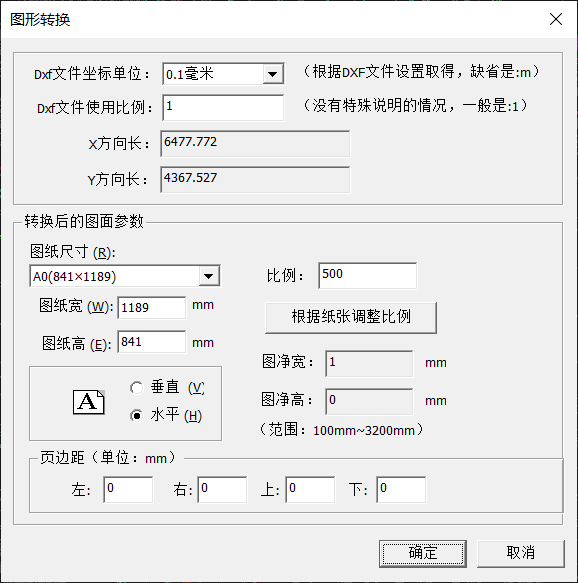

    点【另存为INE】，可转换为火勘格式图形，在文件名画面中输入文件名确认后，程序弹出如下对话框：

    图形较大时，该对话框可能会延迟几秒钟出现，程序在计算图形的长宽。
    注意：
    1) Dxf文件坐标单位：AutoCad图形的单位一般是“米”，在Dxf文件里有相应设置，但有时读取的坐标单位并不正确，需要操作员自行判定。比如程读出的坐标单位是“0.1毫米”，而实际是“米”，这时就需要手动调整过来。
    2) 根据纸张调整比例：这个必须点一下，可以验证单位和纸张是否匹配，当比例不在正常范围内，可能是单位不正确，需要调整。
